Một bảng điều khiển phẳng 22 inch gắn ở đầu chuyền trông rất gọn, cho tới lúc phải kéo dây tới nó. SIMATIC IFP2200 không mang máy tính bên trong, nên mọi thứ nó cần đều phải chạy qua một tuyến cáp xuyên qua nhà xưởng: hình, thao tác cảm ứng, nguồn và dây bảo vệ.
Khái niệm chung về dòng bảng điều khiển phẳng và giới hạn khoảng cách của từng cỡ màn nằm ở bài bảng điều khiển phẳng IFP1500 đặt cách máy tính bao xa. Bài này chỉ bàn một việc: kéo dây tới chỗ đặt màn thế nào cho chạy được lâu.

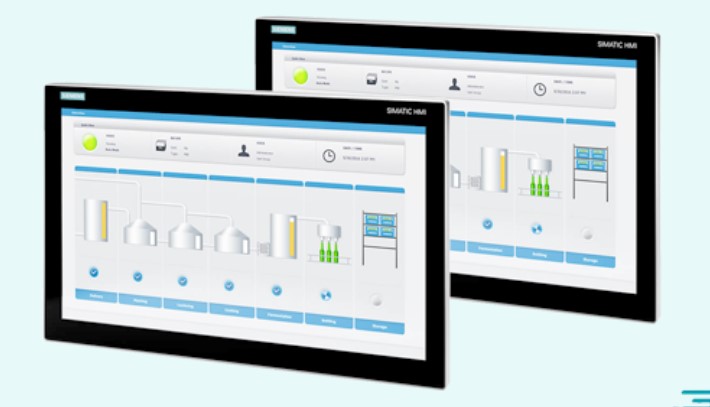

Bảng thông số SIMATIC IFP2200
Bảng dưới đây tổng hợp thông số chính của IFP2200 theo tài liệu Siemens.
| Hạng mục | Số liệu |
|---|---|
| Cỡ màn | 22 inch, TFT màn rộng, 16 triệu màu |
| Độ phân giải | 1920 × 1080 pixel |
| Kiểu thao tác | Cảm ứng đa điểm điện dung chiếu, nhận tới năm điểm chạm, mặt trước bằng kính |
| Điều chỉnh độ sáng | Chỉnh được tới 100% bằng phần mềm |
| Cổng hình | DVI-D (X71) và DisplayPort (X70) |
| Cổng USB | USB loại B (X60), 2 cổng USB loại A (X61/X62), USB liên kết (X63) |
| USB mặt sau | 2 cổng |
| Nguồn cấp | 24 V DC qua đầu nối X80 |
| Khoảng cách tới máy tính | Tới 30 m với bộ cáp phù hợp |
| Kích thước khoét tủ, lắp ngang | 513 +1 × 315 +1 mm (rộng × cao) |
| Chứng nhận | CE và UL |
| Dải nhiệt vận hành | Theo tài liệu hãng |
| Độ sáng, độ tương phản | Theo tài liệu hãng |
| Trọng lượng | Theo tài liệu hãng |
Khi lắp dọc, chiều rộng và chiều cao của lỗ khoét hoán đổi cho nhau. Khi thay thiết bị, đối chiếu bản vẽ khoét của mã thay thế trước khi lắp.
Bốn tuyến dây đi cùng nhau tới một bảng điều khiển phẳng
Điểm hay bị bỏ sót khi lập dự toán vật tư: bảng điều khiển phẳng không phải "một sợi cáp màn hình". Có bốn tuyến, và cả bốn phải tới đích thì trạm mới dùng được.
- Tuyến hình. DVI-D hoặc DisplayPort từ máy tính tới đầu X71 hoặc X70. Đây là tuyến quyết định khoảng cách tối đa của cả trạm.
- Tuyến USB. Đưa thao tác cảm ứng ngược về máy tính qua đầu USB loại B. Không có tuyến này thì màn vẫn sáng nhưng chạm không ăn — sự cố hay bị chẩn đoán nhầm thành hỏng cảm ứng.
- Tuyến nguồn. 24 V DC vào đầu X80, lấy từ bộ nguồn trong tủ chứ không phải từ ổ cắm gần nhất.
- Tuyến bảo vệ. Dây nối đất và liên kết đẳng thế vào điểm đã đánh dấu ở mặt sau màn. Thiếu tuyến này thì nhiễu từ biến tần và động cơ sẽ hiện thành sọc trên màn.
Từng đoạn tuyến và việc phải kiểm
Chia tuyến cáp thành bốn đoạn theo chỗ nó đi qua, mỗi đoạn có rủi ro riêng và có cách kiểm riêng khi nghiệm thu.
| Đoạn tuyến | Rủi ro chính | Cách xử lý | Kiểm khi nghiệm thu |
|---|---|---|---|
| Trong tủ điện, cạnh máy tính | Chạy song song với dây động lực và dây biến tần | Tách máng, giữ khoảng cách với dây động lực, cắt ngang thay vì chạy song song | Mở tủ xem thực tế, không tin bản vẽ máng |
| Từ tủ ra máng chính của xưởng | Bán kính uốn nhỏ hơn mức cho phép ở chỗ ra tủ | Chừa đoạn cong rộng, dùng ống lượn thay vì bẻ vuông góc | Sờ dọc cáp tìm chỗ gãy khúc, đo bán kính chỗ hẹp nhất |
| Chạy trên cao qua nhà xưởng | Võng, rung theo kết cấu, va quệt khi nâng hạ hàng | Đỡ cáp theo bước đều, luồn ống khi qua khu vực xe nâng | Rung thử tuyến khi máy chạy, xem hình có nhiễu không |
| Đoạn cuối vào mặt sau màn | Trọng lượng cáp dồn lên chân cắm | Buộc cáp vào chi tiết giữ đã đánh dấu, buộc vừa tay | Kéo nhẹ cáp xem đầu nối có xê dịch, kiểm dây buộc không ép bẹp cáp |
Đoạn cuối là đoạn hay bị làm ẩu nhất vì nó ngắn nhất. Tài liệu Siemens nói rõ hai việc: cố định cáp vào các chi tiết đã đánh dấu để giảm lực kéo, và bảo đảm dây buộc không ép bẹp ruột cáp. Một tuyến 25 m treo tự do sẽ dồn trọng lượng lên chân cắm, lâu dần có thể làm tiếp xúc kém.
Yêu cầu với bộ nguồn 24 V DC
Đây là chỗ không được lấy bừa nguồn có sẵn trong tủ. Tài liệu Siemens nêu hai yêu cầu với bộ nguồn, kèm một khuyến nghị lắp đặt:
- Nguồn phải là loại điện áp thấp an toàn SELV theo IEC/EN/DIN EN/UL 60950-1.
- Nguồn phải đáp ứng NEC Class 3 hoặc LPS theo cùng bộ tiêu chuẩn đó.
- Nên lấy nguồn từ nhánh 24 V DC riêng đạt hai điều kiện trên, không dùng chung với cuộn hút hay van điện từ.
Khuyến nghị thứ ba đáng lưu ý trong vận hành. Khi màn dùng chung nhánh 24 V với các tải đóng cắt, mỗi lần van tác động là một cú sụt áp, và triệu chứng thường thấy là màn tự khởi động lại vào đúng nhịp máy chạy.
So dây phải kéo của ba dạng trạm thao tác
Trước khi cố kéo bốn tuyến qua xưởng, nên so với hai hướng còn lại. Bảng dưới đây xếp theo đúng trục "phải kéo gì tới chỗ người đứng máy".
| Trục đi dây | IFP2200 (màn rời) | ITC2200 (máy khách mỏng) | IPC477E (máy liền màn) |
|---|---|---|---|
| Tuyến tín hiệu | Cáp hình chuyên dụng của hãng | Một cáp mạng Ethernet | Không cần, máy nằm ngay sau màn |
| Tuyến thao tác | Cáp USB riêng đi kèm | Đi chung cáp mạng | Không cần |
| Tuyến nguồn | 24 V DC tại chỗ đặt màn | 24 V DC tại chỗ đặt màn | 24 V DC tại chỗ đặt máy |
| Khoảng cách tới máy chủ hoặc máy tính | Tới 30 m với bộ cáp phù hợp | Theo hạ tầng mạng, tài liệu nêu 100 m mỗi chặng | Không áp dụng |
| Thêm một trạm nữa tốn gì | Thêm một tuyến cáp hình và một đầu ra hình trên máy | Thêm một cổng switch | Thêm một máy hoàn chỉnh |
| Hợp khi nào | Một tới hai trạm quanh một máy tính, trong tầm cáp | Nhiều trạm rải khắp xưởng | Trạm độc lập tại một cụm máy |
Hàng cuối cùng là hàng quyết định. Kéo cáp hình cho một trạm là việc bình thường; kéo cáp hình cho sáu trạm rải khắp xưởng là việc nên dừng lại để tính lại phương án. Khi số trạm tăng, chi phí đi dây tăng nhanh hơn chi phí thiết bị.
Bản PRO và bản ETH có kiểu lắp và đường truyền khác bản gắn mặt tủ; chọn đúng mã khi đặt hàng.
Mua bảng điều khiển phẳng SIMATIC IFP2200 ở đâu
Để nhận báo giá IFP2200, liên hệ IPC247; báo giá trong 2 giờ làm việc. Thiết bị hiển thị của Siemens nằm ở danh mục màn hình cảm ứng SIMATIC HMI. Máy tính đứng phía sau màn chọn theo chỗ đặt: SIMATIC Box IPC khi đặt trong tủ ngay tại chuyền, hoặc SIMATIC IPC547G khi một máy phải nuôi nhiều trạm từ phòng kỹ thuật.
Nếu bố trí thực tế cho thấy chỉ cần một trạm độc lập, một máy liền màn như SIMATIC IPC477E bỏ hẳn được tuyến cáp hình. Chưa chắc chắn giữa hai hướng thì công cụ chọn máy theo chỗ lắp và số trạm lọc trước danh sách. Kiến thức nền về dòng thiết bị này nằm ở chuyên mục máy tính công nghiệp Siemens.
Câu hỏi thường gặp
SIMATIC IFP2200 cần kéo mấy tuyến dây tới chỗ đặt màn?
Bốn tuyến đi cùng nhau: cáp hình DVI-D hoặc DisplayPort, cáp USB đưa thao tác cảm ứng về máy tính, nguồn 24 V DC và dây liên kết đẳng thế. Thiếu tuyến USB thì màn vẫn sáng nhưng chạm không ăn; thiếu dây đẳng thế thì nhiễu từ biến tần hiện thành sọc trên hình.
Bộ nguồn 24 V DC cấp cho IFP2200 phải đạt yêu cầu gì?
Tài liệu Siemens yêu cầu nguồn điện áp thấp an toàn SELV theo IEC/EN/DIN EN/UL 60950-1, đồng thời đáp ứng NEC Class 3 hoặc LPS. Ngoài ra nên tách nhánh riêng cho màn, không dùng chung nhánh 24 V với van điện từ hay cuộn hút, vì mỗi lần tải đóng cắt là một cú sụt áp.
Vì sao phải cố định cáp bằng dây buộc ở mặt sau màn?
Để trọng lượng của tuyến cáp không dồn lên chân cắm. Tài liệu yêu cầu buộc cáp vào các chi tiết đã đánh dấu ở mặt sau, và buộc vừa tay để dây buộc không ép bẹp ruột cáp. Đây là việc mất vài phút nhưng giảm đáng kể nguy cơ hình chập chờn về sau.
