Cách gá SIMATIC IPC127E lên thanh DIN, bắt tường hay lắp đứng trong khe hẹp quyết định máy chạy êm hay sinh lỗi vặt sau vài tháng. Bài này chỉ bàn phần cơ khí: chọn kiểu gá theo vị trí, đo mức rung của khung nền và những lỗi lắp hay gặp trong tủ điện.

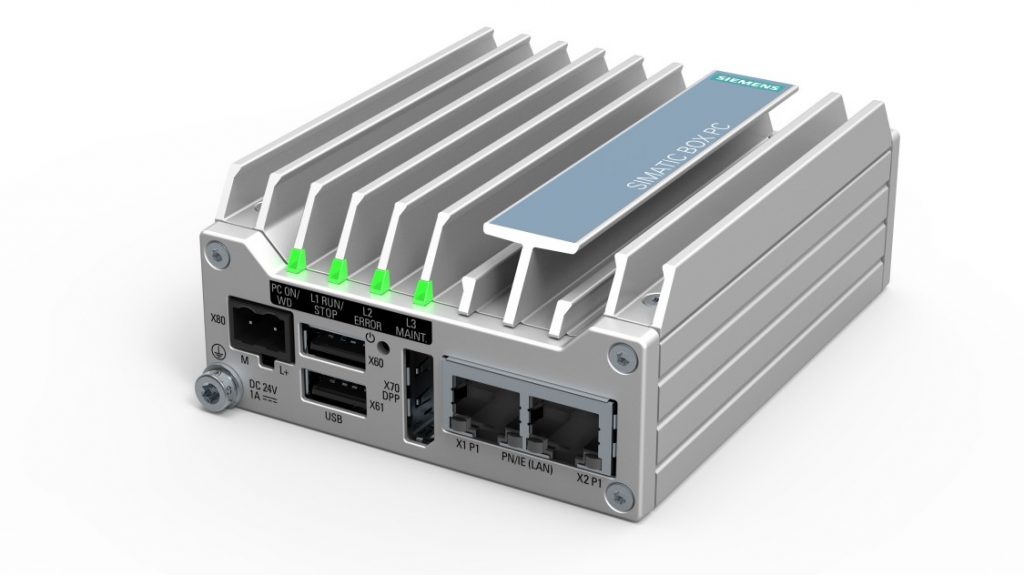

Bảng thông số đầy đủ của mã hàng, gồm bộ xử lý, bộ nhớ, cổng và dải nhiệt, nằm ở bài máy tính công nghiệp SIMATIC IPC127E. Ở đây chúng tôi lấy ba đặc điểm cơ khí của máy làm điểm tựa: vỏ kim loại kín, không quạt và không ổ đĩa quay, toàn bộ giao diện dồn về một mặt.
Ba kiểu gá của IPC127E và chỗ hợp của từng kiểu
Máy hộp cỡ 0,3 lít này có ba cách đặt vào tủ, và mỗi cách phục vụ một tình huống khác nhau chứ không thay thế nhau.
Kẹp lên thanh DIN. Đây là cách nhanh nhất và cũng là cách hay dùng nhất khi tủ đã bố trí hàng thanh DIN cho aptomat, rơ le và bộ nguồn. Máy nằm cùng hàng với thiết bị điện, tháo ra thay thế không phải khoan lại vách. Điều kiện là đoạn thanh còn trống phải đủ dài và phần kẹp không tì vào thiết bị bên cạnh.
Bắt tường hoặc bắt vách tủ. Cách này chắc hơn khi tủ rung, và giải phóng thanh DIN cho thiết bị điện. Đổi lại phải khoan vách, phải chừa đường thoát nhiệt hai bên và phải tính trước hướng ra dây vì mặt giao diện sẽ bị cố định theo hướng đã khoan.
Lắp theo chiều dọc trong khe hẹp. Khi tủ chỉ còn khoảng trống giữa hai hàng thiết bị, máy dựng đứng chiếm ít mặt bằng nhất. Cần kiểm tra lại chiều sâu còn lại sau khi cắm đầu dây, vì bó cáp cắm vào mặt giao diện có thể ăn thêm vài centimet so với kích thước thân máy.
Rung và va đập: đo gì trước khi bắt máy lên khung
Bỏ quạt và bỏ ổ đĩa quay đã loại hai chi tiết nhạy rung nhất trong một máy tính. Nhưng máy vẫn có đầu cắm, cáp và mối bắt vít, và ba thứ đó mới là nguyên nhân thường gặp của lỗi chập chờn sau vài tháng chạy. Vì vậy phần cần đo không phải là máy, mà là chỗ định gá máy.
Ba số liệu nên có trước khi chốt vị trí:
- Nguồn rung mạnh nhất trong bán kính vài mét: máy dập, máy nghiền, băng tải có con lăn mòn, bơm hoặc quạt hút công suất lớn.
- Máy định gá lên khung cứng của tủ hay lên tấm vách mỏng. Tấm vách mỏng khuếch đại rung, nên bắt máy vào khung hoặc vào tấm đế dày hơn.
- Tủ có đặt trực tiếp trên thân máy sản xuất hay đặt rời trên sàn. Tủ gắn trên thân máy chịu rung liên tục và nên tính phương án đệm giảm chấn cho cả tủ.
Giới hạn rung và va đập của từng mã đặt hàng IPC127E ghi trong tài liệu kỹ thuật của hãng, IPC247 gửi kèm khi báo giá.
Bảng chọn cách gá theo vị trí lắp
Bảng dưới đối chiếu bốn vị trí lắp hay gặp trong nhà máy với kiểu gá nên dùng và việc phải kiểm sau khi lắp.
| Vị trí lắp | Mức rung điển hình | Kiểu gá nên dùng | Phải kiểm thêm |
|---|---|---|---|
| Tủ điều khiển rời, đặt trên sàn phòng kỹ thuật | Thấp | Kẹp thanh DIN | Đoạn thanh trống, khoảng hở hai bên máy |
| Tủ gắn trên vách xưởng, gần băng tải | Trung bình | Kẹp thanh DIN, có chặn hai đầu | Siết lại đầu cắm LAN và nguồn sau một tháng chạy |
| Tủ gắn trực tiếp trên thân máy sản xuất | Cao | Bắt vít vào khung tủ | Đệm giảm chấn cho cả tủ, cố định bó cáp gần đầu cắm |
| Khe hẹp giữa hai hàng thiết bị | Thấp đến trung bình | Lắp theo chiều dọc | Chiều sâu còn lại sau khi cắm dây, đường đối lưu không bị chặn |
Bốn sai sót hay gặp khi gá máy hộp trong tủ
Bó cáp treo tự do. Dây LAN và dây nguồn 24 V DC nếu không kẹp lại gần đầu cắm sẽ kéo đầu cắm theo mỗi nhịp rung. Kẹp cáp cách đầu cắm chừng một gang tay là đủ để cắt phần lớn lực kéo này.
Gá sát thiết bị tỏa nhiệt. Máy không quạt tản nhiệt qua vỏ, nên đặt cạnh biến tần hoặc bộ nguồn công suất lớn sẽ đẩy nhiệt độ vỏ lên nhanh. Phần này bàn kỹ ở bài máy tính công nghiệp nhúng không quạt Siemens IPC127E.
Quay mặt giao diện vào trong. Lắp xong mới phát hiện không với tới cổng USB để cắm thiết bị chẩn đoán. Vì mọi cổng của máy nằm trên một mặt, hướng của mặt đó nên quyết định trước khi khoan. Danh sách cổng chi tiết có ở bài hộp máy tính nhúng SIMATIC IPC127E.
Không chừa chỗ tháo máy. Máy gá xong nhưng muốn rút ra phải tháo hai thiết bị bên cạnh. Khi đó mỗi lần bảo trì đều thành việc dừng tủ, trong khi bản thân máy vốn được thiết kế để thay nhanh.
Chọn thiết bị và đặt hàng
Trang sản phẩm của mã này nằm tại máy tính công nghiệp SIMATIC IPC127E. Nếu vị trí lắp rung mạnh hoặc hồ sơ đòi số liệu thử nghiệm rung, nên đối chiếu thêm các mã hộp khác trong danh mục SIMATIC Box IPC trước khi chốt.
Khi gửi yêu cầu, kèm theo ảnh chụp bên trong tủ và kích thước khoảng trống còn lại sẽ rút ngắn được một vòng trao đổi. Chúng tôi cần biết kiểu gá dự kiến để xác nhận bộ gá đi kèm và kích thước thân máy theo đúng cấu hình.
Khi chưa rõ cỡ máy nào hợp với chỗ lắp, công cụ chọn máy tính công nghiệp theo yêu cầu lọc theo kích thước, cổng và điều kiện môi trường. Nền chung về dòng máy này có ở chuyên trang máy tính công nghiệp Siemens.
Câu hỏi thường gặp
Có gá SIMATIC IPC127E nằm ngang được không?
Tài liệu sản phẩm nêu các vị trí lắp theo chiều dọc. Vị trí lắp khác cần đối chiếu tài liệu hãng cho đúng mã đặt hàng trước khi thi công, vì hướng lắp ảnh hưởng tới đường đối lưu của vỏ máy.
Máy không quạt thì có cần chống rung nữa không?
Vẫn cần. Không quạt và không ổ đĩa quay giúp bỏ được hai chi tiết nhạy rung nhất, nhưng đầu cắm, cáp và mối bắt vít vẫn lỏng dần nếu máy gá lên khung rung liên tục.
Gá IPC127E lên thanh DIN có cần phụ kiện riêng không?
Thanh DIN và bắt tường là hai kiểu gá có sẵn của máy. Khi đặt hàng nên xác nhận bộ gá đi kèm theo mã cụ thể, vì cấu hình cơ bản và cấu hình mở rộng có kích thước thân khác nhau.
