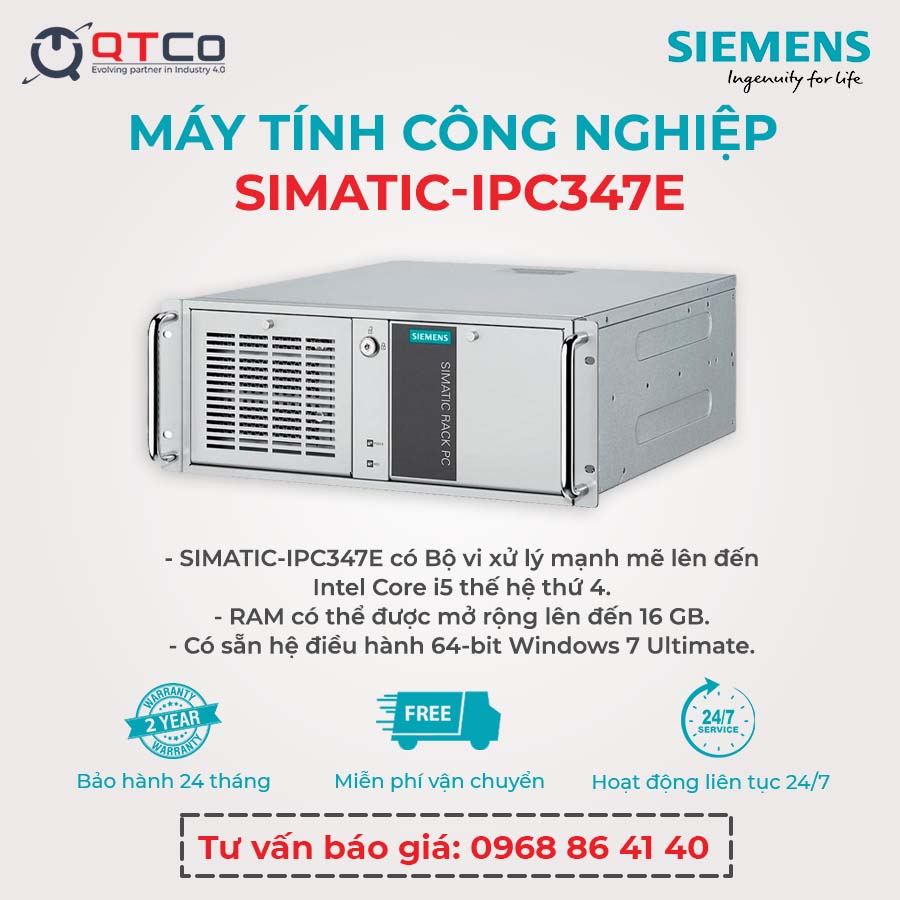

SIMATIC IPC347E là bậc cơ bản của dải máy tính công nghiệp dạng rack SIMATIC: vỏ 19 inch cao 4U, bộ xử lý Intel thế hệ 4, bảy khe cắm PCI và PCI Express, quạt cùng tấm lọc bụi ở mặt trước thay được không cần dụng cụ.
Bài này gom bảng thông số đầy đủ của mã 347E. Với một máy dạng rack, câu hỏi tốn thời gian nhất khi triển khai không phải là chọn bộ xử lý, mà là máy có vừa tủ hay không: bao nhiêu U, tủ phải sâu bao nhiêu, gá bằng gì và lấy gió ở đâu.
SIMATIC IPC347E nằm ở đâu trong dải máy rack Siemens
Trong danh mục SIMATIC Rack PC, mã 347E là bậc vào. Trang sản phẩm mô tả đúng như vậy: bản cấp thấp của máy tính công nghiệp SIMATIC ở định dạng 19 inch. Máy nhắm vào trạm vận hành, trạm thu thập dữ liệu và trạm đo lường trong xưởng, nơi cần độ bền và tính sẵn sàng cao hơn máy văn phòng nhưng không cần tới hiệu năng của lớp máy chủ.
SIMATIC IPC347E là máy dạng rack lắp ngang trong tủ, thân đầy đủ, có khoang ổ đĩa 5,25 inch và ổ quang.
Bảng thông số SIMATIC IPC347E
| Hạng mục | Thông số |
|---|---|
| Kiểu máy | Rack PC 19 inch, cao 4U, lắp ngang |
| Chipset | Intel H81 |
| Bộ xử lý | Intel Pentium Dual Core G3420 2 lõi 2 luồng 3,2 GHz đệm 3 MB; Intel Core i5-4570S 4 lõi 4 luồng 2,9 GHz tăng tốc tới 3,6 GHz đệm 6 MB — đều thuộc thế hệ 4 |
| Bộ nhớ chính | DDR3-1600, các mức 2 GB, 4 GB và 8 GB |
| Ổ lưu trữ | Ổ cứng 500 GB hoặc 1 TB, hoặc ổ SSD 256 GB |
| Khoang ổ đĩa | 1 khoang 3,5 inch và 3 khoang 5,25 inch |
| Ổ quang | DVD±R/RW, hoặc không kèm |
| Khe mở rộng | 7 khe: 4 khe PCI, 1 khe PCIe x1 Gen2, 1 khe PCIe x8 chạy 1 làn Gen2, 1 khe PCIe x16 Gen2 |
| Mạng | 2 cổng Gigabit Ethernet RJ45, 10/100/1000 Mbps |
| USB | 7 cổng theo trang sản phẩm, trong đó 2 cổng USB 3.0 và 1 cổng bên trong; 2 cổng ở mặt trước nằm sau nắp có khóa |
| Cổng nối tiếp | 2 cổng COM chuẩn RS-232, RS-422 hoặc RS-485 theo trang sản phẩm |
| Cổng hình | 1 VGA và 1 DVI-D; đồ họa tích hợp hỗ trợ tới 1920 × 1200 điểm ảnh |
| Cổng khác | 2 cổng PS/2; âm thanh line in, line out và micro |
| Đèn báo mặt trước | Trạng thái nguồn và trạng thái ổ cứng |
| Cấp nguồn | Nguồn công nghiệp 100 đến 240 V AC |
| Nhiệt độ môi trường | Hoạt động liên tục ổn định tới 40 °C |
| Chống bụi và tản nhiệt | Thông gió quá áp, quạt ở mặt trước, tấm lọc bụi; quạt và tấm lọc thay được không cần dụng cụ |
| Vỏ và cơ khí | Vỏ kim loại toàn phần, nắp trước có khóa, chuẩn bị sẵn để đặt lên ray trượt |
| Chiều sâu tủ tối thiểu | Từ 500 mm theo trang sản phẩm |
| Hệ điều hành | Windows 7 Ultimate 64-bit SP1 đa ngôn ngữ, Windows 10 Enterprise 2016 LTSB 64-bit đa ngôn ngữ, hoặc không kèm hệ điều hành |
| Cấu hình và phụ tùng | 5 phiên bản trang bị; phụ tùng thay thế được bảo đảm ít nhất 3 năm |
| Kích thước và khối lượng | Theo tài liệu hãng |
Tính chỗ cho IPC347E trong tủ rack 19 inch
Đây là phần hay bị bỏ qua tới khi hàng về tới xưởng. Bốn con số sau nên có trong bản vẽ tủ trước khi đặt máy.
- Chiều cao 4U. Một U bằng 44,45 mm, nên riêng thân máy đã chiếm khoảng 178 mm chiều cao khả dụng của tủ. Nếu tủ còn 4U trống vừa khít, nên tính lại: cần chỗ cho tay cầm, cho bó dây phía sau và cho thao tác mở nắp trước.
- Chiều sâu từ 500 mm. Trang sản phẩm nêu máy lắp được trong tủ điều khiển sâu từ 500 mm. Con số đó là chỗ cho thân máy, chưa cộng phần đầu nối và bán kính uốn của dây nguồn, dây mạng, dây màn hình phía sau. Trên thực tế nên chừa thêm ít nhất 80 đến 100 mm.
- Ray trượt. Máy được chuẩn bị sẵn để đặt lên ray trượt. Ray trượt lồng vào nhau cho phép kéo máy ra khỏi tủ khi bảo trì. Ray là phụ kiện phải đặt riêng và phải khớp với chiều sâu hai bộ đứng của tủ.
- Khối lượng. Với thân rack 4U có khoang 5,25 inch và ổ quang, khối lượng đủ lớn để phải dùng ray chịu tải chứ không đặt lên kệ đỡ tạm.
Lối gió và hướng đặt máy trong tủ
Máy dùng cách thông gió quá áp: quạt ở mặt trước đẩy khí qua tấm lọc vào trong thân, giữ áp suất bên trong cao hơn bên ngoài để bụi không lọt vào qua khe hở. Cách này chỉ có tác dụng khi mặt trước máy thật sự lấy được khí mát.
Ba lỗi thường gặp khi lắp trong tủ kín. Thứ nhất, đặt máy sát mặt cửa tủ đặc, quạt hút phải khí quẩn của chính nó. Thứ hai, xếp máy ngay phía trên một thiết bị toả nhiệt như bộ nguồn hay biến tần, khí vào đã nóng sẵn. Thứ ba, quên rằng tấm lọc bụi làm giảm lưu lượng gió theo thời gian, nên không đưa việc vệ sinh tấm lọc vào lịch bảo trì. Cả ba đều dẫn tới cùng một hậu quả là máy chạy nóng dần và bắt đầu tự khởi động lại vào giờ nóng nhất trong ngày.
Điều kiện nhiệt độ cần chốt rõ: máy hoạt động liên tục ổn định ở nhiệt độ môi trường tới 40 °C.
So sánh chỗ chiếm trong tủ của bốn mã rack Siemens
| Trục lắp đặt | IPC347E | IPC347G | IPC647E | IPC1047 |
|---|---|---|---|---|
| Chiều cao trong rack | 4U | 4U (cao 176 mm) | 2U | 4U |
| Chiều sâu cần chừa | Tủ từ 500 mm, cộng thêm phần dây | Thân sâu 465,8 mm | Tủ từ 500 mm, cộng thêm phần dây | Theo tài liệu hãng |
| Số khe mở rộng | 7 khe PCI và PCIe | Theo tài liệu hãng | Tới 4 khe PCI và PCIe | 6 khe PCIe |
| Ổ đĩa thao tác từ mặt trước | Không; khoang ổ nằm trong thân | Theo tài liệu hãng | Có, khay rút được, đổi nóng khi chạy RAID | Có, tới 8 khoang ổ 2,5 inch |
| Ray trượt | Chuẩn bị sẵn, ray đặt riêng | Theo tài liệu hãng | Theo tài liệu hãng | Theo tài liệu hãng |
| Chọn khi | Trạm vận hành và thu thập dữ liệu, cần nhiều khe cắm, ngân sách vừa | Cần nền tảng 19 inch đời mới hơn 347E | Tủ chật chiều cao, cần dự phòng ổ đĩa | Tải tính toán và đồ họa lớn, cần nhiều ổ và nhiều mức RAID |
Hàng đầu tiên là chỗ quyết định nhanh nhất. Khi tủ chỉ còn 2U trống, mã 347E không lắp vừa và hướng đi là SIMATIC IPC647E. Khi tủ còn đủ 4U nhưng cần nền tảng đời mới hơn, hướng đi là SIMATIC IPC347G.
Mua SIMATIC IPC347E ở đâu
Trang sản phẩm của mã này là Máy tính công nghiệp SIMATIC-IPC347E, kèm cấu hình đang có và chính sách bảo hành. Phần bàn về việc máy hợp với nhóm tác vụ nào nằm ở bài IPC347E dùng vào việc gì trong nhà máy. Phần vòng đời nền tảng và đường thay thế nằm ở bài vòng đời cung ứng của IPC347E.
Khi chưa chắc tủ còn bao nhiêu chỗ và trạm cần bao nhiêu khe, công cụ chọn máy theo chỗ lắp và số khe cắm giúp khoanh vùng trước khi hỏi giá. Kiến thức nền về nhóm thiết bị này nằm ở chuyên mục máy tính công nghiệp Siemens.
Câu hỏi thường gặp
SIMATIC IPC347E chiếm bao nhiêu U trong tủ rack?
Máy là Rack PC 19 inch cao 4U, tương đương khoảng 178 mm chiều cao khả dụng. Khi tính chỗ nên cộng thêm khoảng trống cho lối gió và cho thao tác mở nắp trước, chứ không đặt vừa khít 4U.
Tủ rack sâu bao nhiêu thì lắp được IPC347E?
Trang sản phẩm nêu máy lắp được trong tủ điều khiển có chiều sâu bắt đầu từ 500 mm. Chiều sâu đó chưa tính phần đầu nối và bán kính uốn của dây phía sau, nên thực tế nên chừa thêm ít nhất 80 đến 100 mm.
IPC347E chịu được nhiệt độ môi trường bao nhiêu?
Máy hoạt động liên tục ổn định ở nhiệt độ môi trường tới 40 °C.
