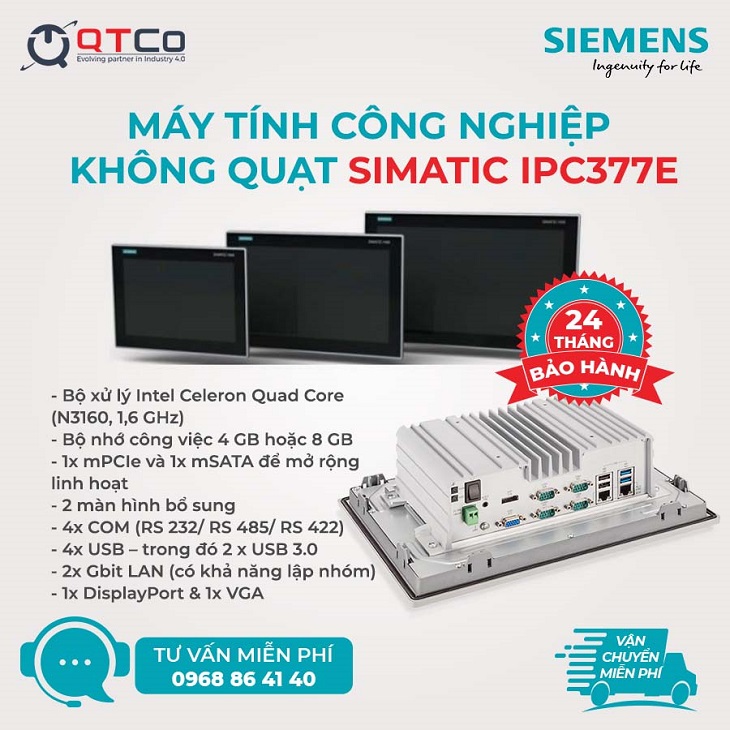

Siemens IPC377E là panel PC cơ bản trong họ SIMATIC: máy tính và màn hình cảm ứng nằm chung một khối, gắn vào mặt tủ, chạy không quạt. Dòng này nhắm vào các ứng dụng HMI, thu thập dữ liệu sản xuất và các tác vụ điều khiển đơn giản, nơi cần một trạm vận hành bền chứ không cần sức tính toán lớn.
Bài này giữ bảng thông số đầy đủ của mã và đi sâu vào một câu hỏi mua hàng mà catalog trả lời rất ngắn: cấp bảo vệ IP65 mặt trước, IP40 vây quanh thực tế cho phép làm gì khi máy phải lau rửa thường xuyên.
Thông số kỹ thuật Siemens IPC377E
Số liệu theo trang sản phẩm và tài liệu kỹ thuật của hãng.
| Hạng mục | Giá trị |
|---|---|
| Bộ xử lý | Intel Celeron N3160 lõi tứ, 1,6 GHz |
| Bộ nhớ chính | 4 GB hoặc 8 GB |
| Lưu trữ | Ổ cứng 500 GB hoặc SSD 256 GB |
| Cỡ màn | 12", 15", 19" định dạng màn rộng |
| Kiểu cảm ứng | Cảm ứng điện trở, thao tác một chạm; mặt trước bằng kính chống phản chiếu |
| Cấp bảo vệ | IP65 mặt trước, IP40 vây quanh |
| Khung vỏ | Toàn bộ khung kim loại |
| Cách gắn | Tích hợp mặt tủ hoặc treo VESA, đặt ngang hoặc dọc |
| Cổng nối tiếp | 4 x COM (RS 232 / RS 485 / RS 422) |
| Cổng USB | 4 x USB, trong đó 2 x USB 3.0 |
| Mạng | 2 x Gbit LAN, có khả năng lập nhóm |
| Xuất hình | 1 x DisplayPort và 1 x VGA; nối thêm được 2 màn hình |
| Khe mở rộng | 1 x mPCIe và 1 x mSATA |
| Nguồn cấp | 24 V DC tích hợp |
| Làm mát | Không quạt, thiết kế công nghiệp kín |
| Hệ điều hành cài sẵn | Không cài hệ điều hành; Windows 7 Ultimate 64-bit MUI; Windows 10 Enterprise 2016 LTSB 64-bit MUI |
IP65 mặt trước và IP40 vây quanh: đọc đúng con số
Hai con số này hay bị gộp thành một trong hồ sơ thầu, và đó là chỗ sinh ra hiểu nhầm đắt tiền. Chúng nói về hai phần khác nhau của cùng một máy.
| Câu hỏi | Phần mặt trước (IP65) | Phần thân phía sau (IP40) |
|---|---|---|
| Nằm ở đâu | Phần nhô ra khỏi cánh tủ, gồm kính cảm ứng và viền | Toàn bộ thân máy nằm trong lòng tủ |
| Chống bụi | Kín bụi hoàn toàn | Chỉ chặn vật rắn từ 1 mm; bụi mịn vào được |
| Chống nước | Chịu tia nước phun từ mọi hướng | Không có bảo vệ chống nước |
| Lau bằng khăn ẩm | Được, đây là mục đích của IP65 | Không lau ướt; chỉ hút bụi hoặc thổi khí khô khi đã cắt điện |
| Xịt rửa vòi áp lực | Không nằm trong phạm vi IP65; cấp này chỉ nói tới tia nước thường | Không |
| Điều kiện để con số có giá trị | Gá đúng bộ vấu kẹp, gioăng ép đều, tôn cánh tủ phẳng liên tục quanh viền | Cánh tủ đóng kín, gioăng cửa tủ còn tốt |
| Mất hiệu lực khi nào | Siết vấu không đều, gioăng chai cứng, viền cấn lên gân tăng cứng | Vận hành để hé cánh tủ cho mát |
Kết luận thực dụng: IP65 mặt trước là thứ cho phép người vận hành lau máy trong ca sản xuất, không phải giấy phép để xịt rửa cả tủ. Và IP65 mặt trước chỉ tồn tại nếu khâu gá lắp làm đúng — đây là phần mà nhà thầu tủ điện quyết định, không phải nhà sản xuất máy.
Quy trình lau mặt máy và những thứ nên tránh
Với tấm cảm ứng điện trở một chạm như trên IPC377E, khăn lau chính là một cú chạm kéo dài. Vì vậy quy trình vệ sinh cần cả phần phần mềm chứ không chỉ phần hóa chất:
- Có nút khóa thao tác trong trang WinCC, bật trước khi lau, tự mở lại sau một khoảng thời gian. Không có nút này thì mỗi lần lau là một lần rủi ro ra lệnh nhầm.
- Khăn mềm ẩm, dung dịch trung tính. Trang sản phẩm nêu mặt trước chống trầy xước và chịu được hóa chất trong môi trường công nghiệp, nhưng danh sách dung môi cho phép theo tài liệu hãng — đối chiếu trước khi dùng cồn nồng độ cao hoặc dung môi gốc xeton.
- Không dùng giẻ khô có hạt mài, không cạo bằng vật cứng. Vết xước trên vùng cảm ứng làm sai điểm chạm, và không sửa được bằng phần mềm.
- Lau từ giữa ra viền, không đẩy nước vào khe viền. Gioăng chịu tia nước, nhưng khe giữa viền máy và tôn cánh tủ là chỗ đọng nước lâu nhất.
- Kiểm tra gioăng và lực siết vấu kẹp mỗi kỳ bảo dưỡng. Gioăng chai theo thời gian và nhiệt; gioăng chai cứng là nguyên nhân thường gặp khiến mặt trước mất độ kín.
So cấp bảo vệ mặt trước giữa các dòng Panel IPC
| Dòng | Mặt trước | Cấp bảo vệ | Điểm cần biết khi vệ sinh |
|---|---|---|---|
| IPC377E | Kính chống phản chiếu, cảm ứng điện trở một chạm, khung kim loại | IP65 mặt trước, IP40 vây quanh | Khăn ẩm nhận thành cú chạm, cần khóa thao tác trước khi lau |
| IPC277E | Bản cảm ứng đơn điểm và đa điểm, tùy cỡ màn | IP65 mặt trước; phần vây quanh theo tài liệu hãng | Bản đa điểm dễ sinh chạm ảo khi có vệt nước trên mặt |
| IPC477E | Đơn điểm và đa điểm, 15" đến 24" | Theo tài liệu hãng | Bản PRO dùng kính cảm ứng đa điểm điện dung, nêu rõ chịu chất tẩy rửa ăn mòn |
| IPC677E | Mặt trước nhẵn, cảm ứng đa điểm Full HD | Theo tài liệu hãng | Mặt nhẵn được nêu là chống bám bụi bẩn và dầu mỡ, lau nhanh hơn |
Nếu khu vực lắp máy yêu cầu rửa bằng chất tẩy mạnh và máy gắn trực tiếp trên thân máy công nghệ chứ không có tủ, hướng phù hợp hơn là bản IPC477E PRO 15" cảm ứng đa điểm. Nếu chỉ cần một trạm vận hành nhẹ và có sẵn tủ, IPC377E là lựa chọn gọn hơn.
Mua Siemens IPC377E ở đâu
Cấu hình, phiên bản hệ điều hành và chính sách bảo hành hiện hành ở trang SIMATIC IPC377E. Toàn bộ dòng liền màn của hãng nằm ở danh mục SIMATIC Panel IPC; nếu cần bảng thông số của mã liền màn phổ biến hơn, xem bài máy tính công nghiệp SIMATIC IPC277E. Khái niệm và cách phân loại họ máy này có trong bài bảng điều khiển SIMATIC PC là gì.
Khi hỏi cấu hình, ba dữ kiện giúp chốt nhanh: cỡ màn và hướng đặt (ngang hay dọc), chế độ vệ sinh của khu vực (lau khăn ẩm, xịt rửa hay chỉ thổi bụi), và phần mềm sẽ chạy trên máy. Muốn đối chiếu với thiết bị hãng khác trước khi quyết, dùng công cụ chọn máy theo điều kiện lắp đặt; phần nền chung nằm ở chuyên trang máy tính công nghiệp Siemens.
Câu hỏi thường gặp
IP65 mặt trước và IP40 vây quanh của IPC377E khác nhau thế nào?
IP65 chỉ áp dụng cho phần mặt trước nhô ra khỏi cánh tủ, và chỉ khi máy đã gá đúng, gioăng ép đều trên một vành tôn phẳng. Phần thân phía sau chỉ đạt IP40, nghĩa là chặn vật rắn từ 1 mm và không có bảo vệ chống nước, nên nó bắt buộc phải nằm trong tủ đóng kín.
Lau mặt IPC377E bằng gì thì an toàn?
Khăn mềm ẩm với dung dịch trung tính là lựa chọn an toàn. Danh sách dung môi được phép theo tài liệu hãng. Trước khi lau nên khóa thao tác trên trang màn hình, vì tấm cảm ứng điện trở nhận lực ép của khăn như một cú chạm thật.
IPC377E dùng cảm ứng loại nào và có bao nhiêu cỡ màn?
Theo trang sản phẩm, IPC377E dùng cảm ứng điện trở thao tác một chạm, mặt trước bằng kính chống phản chiếu, khung kim loại, và có ba cỡ màn rộng là 12, 15 và 19 inch. Máy gắn tích hợp vào mặt tủ hoặc treo giá VESA, đặt ngang hoặc dọc.
