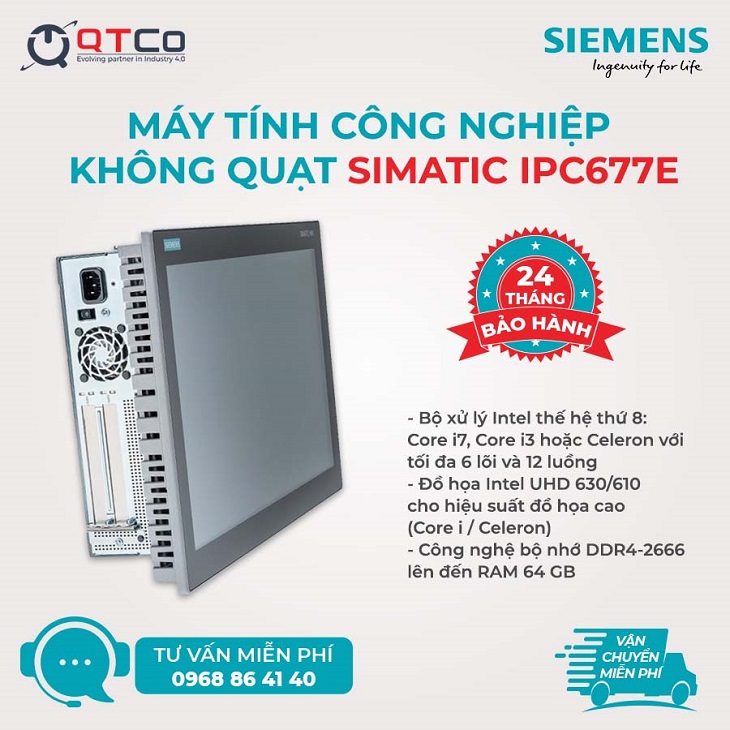

SIMATIC IPC677E là máy tính công nghiệp liền màn hình cảm ứng đa điểm của Siemens, dùng làm trạm vận hành ngay tại máy sản xuất. Bài này gom thông số theo trang sản phẩm và dựng danh mục việc phải kiểm trong buổi bàn giao, vì phần lớn tranh cãi sau lắp đặt đều bắt nguồn từ những mục không ai kiểm hôm nhận hàng.
Trong nhóm máy panel của Siemens, IPC677E nằm ở bậc trên: mặt trước rộng, hiệu năng ngang máy hộp cỡ lớn, có khe cắm mở rộng bên trong. Bản không màn hình của cùng nền tảng là máy hộp SIMATIC IPC627E. Đời trước của mã này là SIMATIC IPC677D, vẫn còn chạy nhiều ở các dây chuyền dựng từ giữa những năm 2010.
Bảng thông số SIMATIC IPC677E
| Hạng mục | Giá trị |
|---|---|
| Dạng máy | Máy tính công nghiệp liền màn hình, lắp mặt tủ |
| Bộ xử lý | Intel thế hệ 8: Core i7, Core i3 hoặc Celeron, tối đa 6 lõi và 12 luồng |
| Đồ họa | Intel UHD 630 hoặc 610, tích hợp trong bộ xử lý |
| Bộ nhớ chính | DDR4-2666, tối đa 64 GB |
| Mặt trước | Cảm ứng đa điểm 19, 22 hoặc 24 inch, định dạng màn hình rộng |
| Độ phân giải | Full HD 1920 x 1080 trên cả ba cỡ; đèn nền LED chỉnh được độ sáng |
| Chế độ cảm ứng | Đa chạm hoặc một chạm |
| Lưu trữ | SSD M.2 NVMe và SSD SATA |
| Dự phòng dữ liệu | RAID1 soi gương hai ổ (tùy chọn); NVRAM 512 KB |
| Mạng | 3 cổng Gigabit Ethernet RJ45, hỗ trợ IE/PN, ghép nhóm được |
| Cổng USB | 6 cổng USB 3.1 SuperSpeedPlus, gồm cả cổng USB loại C 10 Gbps |
| Xuất hình | 2 DisplayPort và 1 DVI-D |
| Khe mở rộng | 2 khe: 2x PCI, hoặc 2x PCIe, hoặc 1x PCIe kèm 1x PCI |
| Nhiệt độ môi trường | Tới 45 độ C |
| Cơ khí và nhiễu | Chống sốc và rung; khả năng tương thích điện từ cao |
| Quản trị từ xa | Intel AMT, bảo trì được từ xa |
| Đèn báo | 4 đèn LED trạng thái: 1 cho nguồn, 3 cho ứng dụng |
| Hệ điều hành | Cài sẵn và đã kích hoạt; khôi phục bằng ổ USB đi kèm |
Nghiệm thu khi máy về: kiểm gì trong buổi bàn giao
Máy panel khác máy hộp ở chỗ nó vừa là máy tính vừa là mặt vận hành, nên buổi nghiệm thu phải phủ cả hai phần. Danh mục dưới đây sắp theo thứ tự làm được trong khoảng một giờ, ngay tại chỗ, trước khi ký biên bản.
- Mã đặt hàng. Đọc nhãn trên thân máy và đối chiếu với phiếu đặt hàng, từng ký tự. Cỡ mặt trước, chế độ cảm ứng, dung lượng ổ và tổ hợp khe cắm đều nằm trong mã này và không đổi được sau khi máy về.
- Mặt trước. Bật một trang có nền trắng và một trang nền đen để soi điểm chết và vệt sáng. Thử cảm ứng ở bốn góc và giữa màn, cả bằng tay trần lẫn bằng găng tay mà ca sản xuất thật sự dùng.
- Số ổ đĩa và trạng thái RAID1. Nếu đặt bản có RAID1, phải nhìn thấy hai ổ trong trình quản lý và mảng ở trạng thái bình thường. Với bản có RAID1, xác nhận đủ hai ổ và mảng ở trạng thái bình thường ngay trong buổi bàn giao.
- Ba cổng mạng. Cắm lần lượt từng cổng, kiểm máy nhận đủ ba giao diện. Nếu trạm dự tính ghép nhóm hai cổng để dự phòng đường truyền, thử luôn việc rút một dây xem phiên có đứt không.
- Cổng hình và cổng USB. Thử cả 2 DisplayPort và cổng DVI-D bằng đúng loại cáp sẽ dùng ngoài hiện trường. Đếm đủ 6 cổng USB và xác nhận cổng loại C hoạt động.
- Hệ điều hành và bản quyền. Máy giao với hệ điều hành cài sẵn và đã kích hoạt. Chụp lại màn hình trạng thái kích hoạt và lưu vào hồ sơ máy.
- Ổ USB khôi phục. Đây là mục hay bị bỏ quên nhất. Không có ổ khôi phục thì lần hỏng ổ đầu tiên sẽ mất nhiều ngày. Nhận ổ, dán nhãn theo số máy, cất vào tủ hồ sơ chứ không để trong tủ điện.
- Pin đệm CMOS và đèn LED. Xác nhận nắp pin truy cập được từ bên ngoài, và bốn đèn LED trạng thái sáng đúng. Ghi ngày lắp máy để tính lịch thay pin.
- Truy cập từ xa. Nếu trạm cần bảo trì từ xa, bật và thử Intel AMT ngay trong buổi bàn giao, lúc còn người của bên cung cấp tại chỗ.
Bốn hạng mục nghiệm thu khác nhau giữa các mã cùng phân khúc
Cùng một quy trình nghiệm thu nhưng mỗi dạng máy có mục riêng phải kiểm. Bảng dưới đây so trục nghiệm thu của bốn mã hay được đặt cùng lúc trong một dự án.
| Hạng mục nghiệm thu | IPC677E (panel) | IPC627E (hộp) | IPC477E (panel) | IPC847E (rack) |
|---|---|---|---|---|
| Kiểm mặt vận hành | Bắt buộc: điểm chết, cảm ứng, độ sáng | Không có mặt trước | Bắt buộc: điểm chết, cảm ứng | Không có mặt trước |
| Kiểm mảng ổ đĩa | RAID1 tùy chọn, hai ổ | RAID1 tùy chọn | Theo tài liệu hãng | RAID1 hoặc RAID5, có khoang rút được |
| Đếm cổng mạng | 3 cổng Gigabit | Theo cấu hình đặt hàng | Theo cấu hình đặt hàng | 3 cổng Gigabit |
| Kiểm khe cắm đã lắp card | 2 khe | Tới 5 khe | Theo tài liệu hãng | Tới 11 khe |
| Kiểm cơ khí lúc lắp | Khoét mặt tủ, gioăng, lực siết kẹp | Giá đỡ và hướng đặt máy | Khoét mặt tủ, gioăng | Ray tủ 19 inch, chiều sâu tủ |
| Kiểm quạt và lọc bụi | Không áp dụng | Theo tài liệu hãng | Không áp dụng | Bắt buộc: quạt mặt trước và tấm lọc |
| Hồ sơ bàn giao kèm máy | Ổ USB khôi phục, mã đặt hàng, ảnh trạng thái kích hoạt | Ổ USB khôi phục, mã đặt hàng | Ổ USB khôi phục, mã đặt hàng | Ổ USB khôi phục, sơ đồ khe cắm đã dùng |
Đọc theo cột sẽ thấy vì sao không nên dùng chung một mẫu biên bản cho mọi dạng máy. Trạm rack như SIMATIC IPC847E phải có mục quạt và tấm lọc bụi, còn máy panel thì thay bằng mục khoét mặt tủ và gioăng.
Mua SIMATIC IPC677E ở đâu
Trang sản phẩm của mã này là Máy tính công nghiệp không quạt SIMATIC-IPC677E, trong nhóm máy tính công nghiệp Simatic. Khi cần một trạm vừa vận hành tại chỗ vừa xuất thêm màn phụ cho phòng điều hành, xem tiếp bài bố trí nhiều màn hình quanh IPC677E.
Nếu chưa chốt được dạng máy, công cụ chọn máy theo chỗ lắp và tải tính toán sẽ thu hẹp danh sách trước khi vào chi tiết mã. Phần kiến thức nền về dòng thiết bị này nằm ở chuyên mục máy tính công nghiệp Siemens.
Câu hỏi thường gặp
SIMATIC IPC677E có mấy cỡ màn hình?
Ba cỡ mặt trước cảm ứng đa điểm: 19, 22 và 24 inch, đều ở định dạng màn hình rộng. Cả ba cùng độ phân giải Full HD 1920 x 1080, nên đổi cỡ màn không làm vỡ bố cục giao diện đã dựng.
Nghiệm thu IPC677E cần kiểm những gì?
Kiểm mã đặt hàng khớp phiếu, cỡ mặt trước và chế độ cảm ứng, số ổ đĩa và trạng thái RAID1, ba cổng Gigabit Ethernet, hệ điều hành đã kích hoạt, và phải nhận đủ ổ USB khôi phục kèm máy. Thêm phần cơ khí lúc lắp: khoét mặt tủ, gioăng và lực siết kẹp.
IPC677E có mấy khe cắm mở rộng?
Hai khe, và tổ hợp phải chốt lúc đặt hàng: 2 khe PCI, hoặc 2 khe PCIe, hoặc 1 khe PCIe kèm 1 khe PCI.
