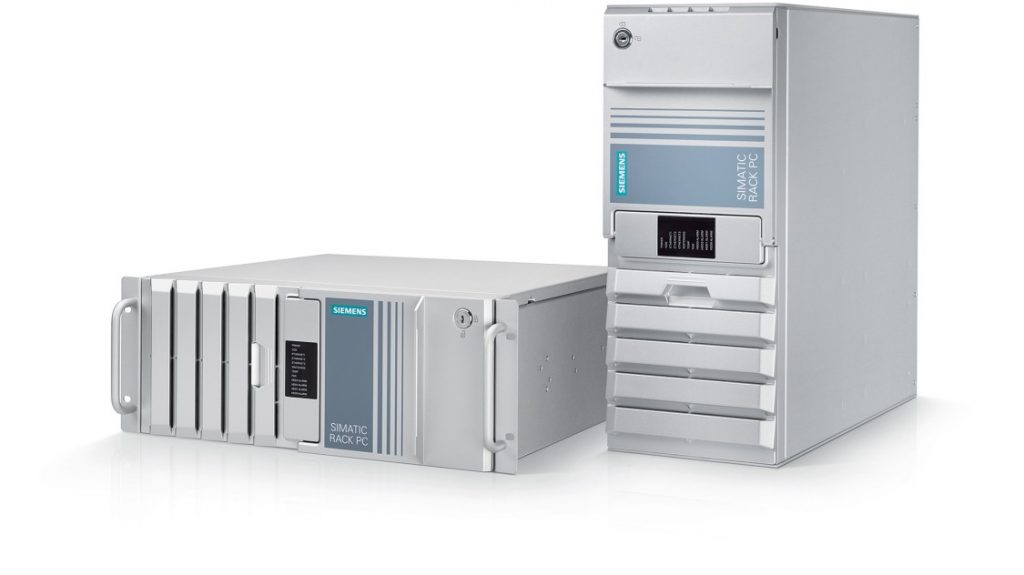

SIMATIC IPC547J là máy tính công nghiệp dạng rack 19 inch cao 4U của Siemens, dùng nền tảng Intel thế hệ 10 với các mức từ Core i3 tới Xeon. Máy hướng tới việc đặt trong phòng máy hoặc tủ rack của nhà xưởng, chạy liên tục và giữ dữ liệu cho SCADA, thu thập số liệu hay xử lý ảnh.
Với một máy rack nằm trong phòng có nhiều người ra vào, phần đáng bàn nhất không phải bộ xử lý mà là chuyện ai chạm được vào máy: cắm được USB nào, rút được ổ nào, mở được nắp nào.
Bảng thông số SIMATIC IPC547J
| Hạng mục | Thông số |
|---|---|
| Thiết kế | Rack PC 19 inch, cao 4U |
| Chipset | Intel W480E hoặc Intel H410 |
| Bộ xử lý | Xeon W-1270E 8 lõi 16 luồng 2,0 GHz tăng tốc 4,8 GHz đệm 16 MB; Core i9-10900E 10 lõi 20 luồng 2,8 GHz tăng tốc 4,7 GHz đệm 20 MB; Core i7-10700E 8 lõi 16 luồng 2,9 GHz tăng tốc 4,5 GHz đệm 16 MB; Core i5-10500E 6 lõi 12 luồng 3,1 GHz tăng tốc 4,2 GHz đệm 12 MB; Core i3-10100E 4 lõi 8 luồng 3,2 GHz tăng tốc 3,8 GHz đệm 6 MB |
| Bộ nhớ chính | 4 GB đến 128 GB DDR4-2933 dạng DIMM. Mức tối đa phụ thuộc chipset của bản đặt hàng |
| Đồ họa tích hợp | Intel UHD Graphics 630 trong bộ xử lý, tới độ phân giải 4K |
| Giao diện đồ họa | 2 x DisplayPort và 1 x DVI-D tích hợp; 1 x VGA qua cáp chuyển DisplayPort sang VGA (tùy chọn); card đồ họa PCIe x16 ba đầu ra với 3 x mini DisplayPort và 2 GB bộ nhớ đồ họa (tùy chọn) |
| Ổ lưu trữ | Ổ cứng dung lượng tới 2 TB |
| Dự phòng ổ đĩa | Có cấu hình RAID, đèn LED cảnh báo ổ cứng và ổ được đánh số rõ ràng. Mức RAID cụ thể theo tài liệu hãng |
| Cấp nguồn | 100 đến 240 V xoay chiều, tự động nhận dải, 50/60 Hz; tùy chọn nguồn dự phòng cùng dải |
| Thời gian giữ điện khi mất nguồn | 20 mili giây |
| Hệ điều hành cài sẵn | Windows 10 IoT Enterprise 2019 LTSC 64-bit; hoặc Windows Server 2019 64-bit |
| Khôi phục máy | Khôi phục lại trạng thái xuất xưởng bằng ổ USB khôi phục |
| An ninh vật lý | Cửa trước khoá được; nắp quạt trước khoá được; vỏ máy chỉ mở được khi cửa trước đang mở; khay ổ đĩa tháo rời nằm phía trước |
| Lọc bụi | Có bộ lọc bụi ở đường gió vào |
| Điều kiện môi trường | Thiết kế chạy liên tục 24/7 trong môi trường công nghiệp; dải nhiệt độ và mức rung sốc theo tài liệu hãng |
| Chứng nhận | CE, UL, EAC |
| Cung ứng phụ tùng thay thế | IPC247 xác nhận khi báo giá |
| Khe mở rộng PCI và PCIe | Theo tài liệu hãng |
| Cổng mạng và cổng USB | Theo tài liệu hãng |
| Kích thước và khối lượng | Theo tài liệu hãng |
Mức bộ nhớ tối đa khác nhau giữa hai chipset W480E và H410, nên dung lượng bộ nhớ được chốt theo mã đặt hàng.
Ai chạm được vào máy: khoá quyền tiếp cận vật lý
Một máy rack không nằm trong tủ điện kín như máy hộp. Nó nằm trong tủ rack, thường ở phòng kỹ thuật hoặc góc xưởng, nơi nhiều người đi qua trong ngày: nhà thầu, thợ điện, nhân viên vệ sinh. Mọi lớp bảo vệ phần mềm đều vô nghĩa nếu ai đó cắm được một ổ USB vào mặt trước hoặc rút nhầm một ổ cứng đang chạy.
IPC547J có bốn cơ cấu liên quan trực tiếp tới việc này, và chúng nên được dùng đủ chứ không chỉ có mặt trong tờ thông số:
- Cửa trước khoá được. Đây là lớp đầu tiên. Khi cửa đóng và khoá, các cổng và khay ổ phía trước không còn tiếp cận được. Cần chốt ngay lúc bàn giao: chìa khoá giao cho ai, cất ở đâu, ai được mượn.
- Vỏ máy chỉ mở được khi cửa trước đang mở. Cơ cấu này biến một chiếc chìa khoá thành điều kiện cho mọi thao tác bên trong, kể cả tháo bộ nhớ và card mở rộng.
- Nắp quạt trước khoá được. Ngăn việc rút quạt khi máy đang chạy. Đây vừa là an toàn cho máy vừa tránh một kiểu phá hoại rất khó phát hiện: máy vẫn chạy nhưng nhiệt độ leo dần.
- Khay ổ đĩa tháo rời phía trước, có đèn LED cảnh báo và số thứ tự. Số thứ tự trên khay quan trọng hơn vẻ ngoài của nó: khi một ổ trong nhóm RAID báo lỗi, người thay phải rút đúng ổ đó. Rút nhầm ổ còn tốt trong một nhóm RAID1 là mất luôn cả nhóm.
Bốn cơ cấu trên chỉ khoá phần cứng. Ba việc còn lại phải làm ở phía cấu hình, và nên viết thành quy định bàn giao:
- Đặt mật khẩu BIOS và khoá thứ tự khởi động. Máy hỗ trợ khôi phục bằng ổ USB, nghĩa là một ổ USB cắm vào lúc khởi động có thể ghi đè trạng thái máy. Tiện khi cần phục hồi, nguy hiểm khi không ai khoá thứ tự khởi động.
- Tắt các cổng USB không dùng ở mức hệ điều hành. Cửa khoá là lớp một, chính sách thiết bị là lớp hai; chỉ có lớp một thì mất chìa là mất luôn lớp bảo vệ.
- Ghi nhật ký mở cửa. Sổ giấy treo cạnh tủ rack cũng đủ. Khi máy trục trặc sau một lần bảo trì, dòng ghi thời điểm mở cửa gần nhất rút ngắn việc dò lỗi rất nhiều.
So mức khoá và quyền thay linh kiện của bốn mã rack
Bảng dưới không so hiệu năng mà so đúng một trục: mở được cái gì, khoá được cái gì, thay được cái gì mà không phải dừng máy.
| Hạng mục | IPC547J | IPC547G | IPC647E | IPC847E |
|---|---|---|---|---|
| Cửa trước khoá được | Có, và vỏ máy chỉ mở khi cửa mở | Có, hai cổng USB 3.0 mặt trước dùng được khi cửa đóng | Có, hai cổng USB 3.1 mặt trước dùng được khi cửa đóng | Theo tài liệu hãng |
| Nắp quạt khoá được | Có | Theo tài liệu hãng | Theo tài liệu hãng | Theo tài liệu hãng |
| Cổng USB bên trong cho khoá phần mềm | Theo tài liệu hãng | Có khe USB bên trong | Có 1 cổng USB 3.1 bên trong, tùy chọn khoá liên động | Theo tài liệu hãng |
| Thay quạt và lọc bụi | Có lọc bụi, nắp quạt khoá; thao tác theo tài liệu hãng | Thay quạt, tấm lọc và ổ cứng trong khay không cần dụng cụ | Thay quạt trước và lọc bụi không cần dụng cụ | Quạt và lọc bụi ở mặt trước |
| Mở vỏ máy | Chỉ mở được khi cửa trước đang mở | Mở nắp bằng một con vít | Mở nắp và thay linh kiện bằng một con vít | Thiết kế hướng tới sửa chữa và bảo trì nhanh |
| Nhận diện ổ khi thay | Đèn LED cảnh báo ổ và ổ được đánh số | Ổ cứng trong khay tháo rời | Đèn LED mặt trước có HDD0 ALARM và HDD1 ALARM | Đèn LED mặt trước cho trạng thái và cảnh báo |
| Quản trị từ xa | Hỗ trợ quan sát và bảo trì từ xa, cơ chế theo tài liệu hãng | Theo tài liệu hãng | Có một cổng Ethernet hỗ trợ iAMT | Có iAMT và phần mềm quản lý từ xa của hãng |
Đọc bảng theo cột: IPC547J nổi bật ở phần khoá, còn các mã còn lại nổi bật ở phần thao tác không cần dụng cụ. Khi đặt hàng, nên xác nhận theo mã cụ thể những linh kiện nào thay được khi máy đang chạy.
Mua SIMATIC IPC547J ở đâu
Điểm bắt đầu là danh mục SIMATIC Rack PC và trang cửa hàng. Ba mã cùng dạng thân để đối chiếu là SIMATIC IPC547G, SIMATIC IPC647E và SIMATIC IPC847E. Cách bố trí máy rack trong tủ và trong phòng máy nằm ở bài máy tính rackmount công nghiệp Siemens.
Khi hỏi cấu hình, ba dữ kiện quyết định nhanh nhất: máy đặt trong phòng khoá riêng hay trong khu vực chung, có bao nhiêu người cần chạm vào máy trong tháng, và dữ liệu trên máy có phải giữ theo quy định nội bộ nào không. Ba câu đó chốt được mức khoá cần đặt và cách chia ổ. Để đối chiếu IPC547J với máy rack của hãng khác theo chỗ lắp và tải xử lý, công cụ chọn máy thu hẹp danh sách; kiến thức nền về nhóm thiết bị nằm ở chuyên trang máy tính công nghiệp Siemens.
Câu hỏi thường gặp
SIMATIC IPC547J dùng bộ xử lý và chipset gì?
Máy dùng nền tảng Intel thế hệ 10 với Xeon W-1270E, Core i9-10900E, Core i7-10700E, Core i5-10500E và Core i3-10100E, đi cùng chipset Intel W480E hoặc Intel H410. Bộ nhớ từ 4 GB tới 128 GB DDR4-2933; mức tối đa khác nhau theo chipset nên phải chốt theo mã đặt hàng thật.
IPC547J khoá được những chỗ nào trên máy?
Cửa trước khoá được, nắp quạt trước khoá được, và vỏ máy chỉ mở được khi cửa trước đang mở. Khay ổ đĩa tháo rời phía trước cũng nằm sau cửa này. Cơ cấu khoá cụ thể và loại chìa phải xác nhận theo tài liệu hãng, và nên chốt quy định giữ chìa ngay lúc bàn giao máy.
