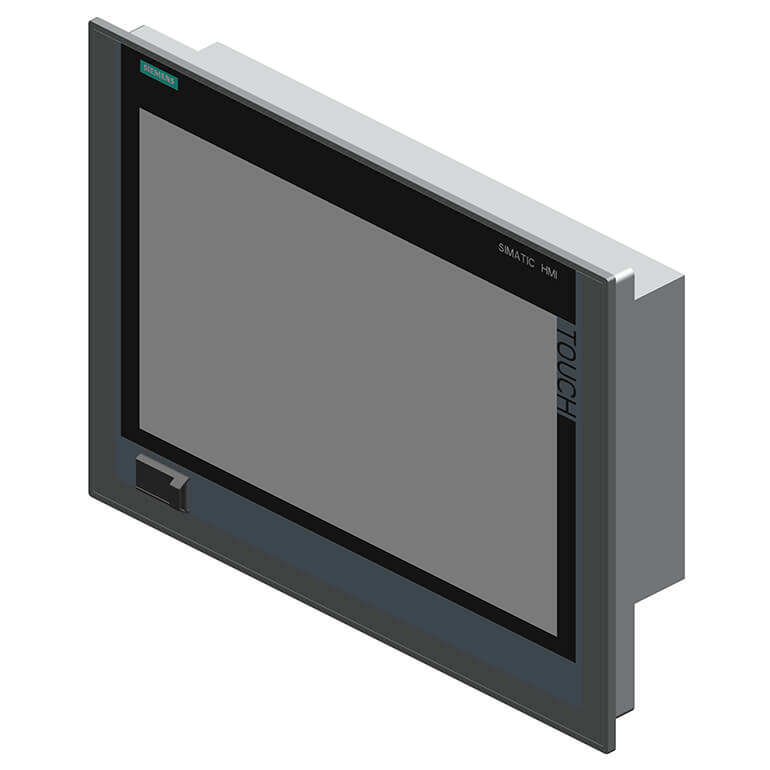

SIMATIC IPC477E xử lý tác vụ phức tạp là cách catalog mô tả dải cấu hình rộng của dòng này: cùng một vỏ máy, cùng một mặt cảm ứng, nhưng bên trong có thể là Celeron hoặc có thể là Xeon. Chọn đúng điểm trên dải đó là việc phải làm trước khi đặt hàng, vì bộ xử lý và bộ nhớ nằm trong mã máy, không nâng cấp lại sau như máy văn phòng.
Bảng thông số đầy đủ, cách gắn và các cỡ màn nằm ở bài trụ Siemens IPC477E. Bài này đi một trục khác: ghép CPU, bộ nhớ và ổ lưu trữ theo tải thật mà trạm sẽ chạy.
Tải nào mới thật sự là tác vụ phức tạp
Trên một trạm vận hành, bốn nhóm tải sau đòi hỏi tài nguyên rất khác nhau, và chúng hay bị gộp chung khi lập cấu hình:
- Trực quan hóa thuần túy. WinCC RT Advanced vẽ vài trang màn hình, đọc biến từ PLC qua PROFINET. Tải nhẹ, chủ yếu cần đồ họa ổn định và bộ nhớ đủ.
- Trực quan hóa kèm ghi lưu trữ. Thêm ghi biến theo chu kỳ, lưu cảnh báo, xuất báo cáo. Tải dồn sang ổ lưu trữ và bộ nhớ chứ không sang CPU.
- Điều khiển mềm chạy song song. Bộ điều khiển phần mềm SIMATIC hoặc WinAC RTX chạy cùng trực quan hóa trên một máy. Đây là lúc số nhân và tính ổn định của CPU thành yếu tố quyết định.
- Xử lý hình ảnh, máy chủ web, nhiều máy khách. WinCC WebNavigator phục vụ nhiều điểm xem, hoặc phần mềm kiểm tra ngoại quan chạy tại chỗ. Tải nặng và liên tục.
Ba nhóm đầu chạy được trên phần lớn cấu hình của dòng; nhóm thứ tư mới là chỗ Core i5 và Xeon có ý nghĩa.
Ghép CPU, bộ nhớ và ổ theo tải
Bảng dưới là gợi ý ghép cấu hình của chúng tôi dựa trên danh mục tùy chọn của máy, không phải phân loại chính thức của hãng. Danh sách CPU, bộ nhớ và ổ lấy đúng theo trang sản phẩm: Celeron G3902E, Core i3-6102E, Core i5-6442EQ, Xeon E3-1505L v5; bộ nhớ 4 GB với tùy chọn 4, 8 hoặc 16 GB DDR4; ổ SSD 240, 256 hoặc 480 GB, ổ flash 2 tới 128 GB và ổ cứng SATA 2,5".
| Tải của trạm | Bộ xử lý nên xét | Bộ nhớ | Ổ lưu trữ | Điểm nghẽn thường gặp |
|---|---|---|---|---|
| Trực quan hóa vài trang, ít biến | Celeron G3902E | 4 GB | Ổ flash hoặc SSD 240–256 GB | Không nhiều; chú ý dung lượng ổ nếu cài thêm phần mềm hãng thứ ba |
| Trực quan hóa nhiều trang kèm ghi lưu trữ | Core i3-6102E | 8 GB | SSD 256 GB trở lên | Ổ đầy dần vì dữ liệu ghi; cần chính sách dọn hoặc đẩy lên máy chủ |
| Điều khiển mềm chạy cùng trực quan hóa | Core i5-6442EQ | 8–16 GB | SSD 480 GB | Tranh nhân giữa phần điều khiển và phần vẽ; cần gán nhân theo hướng dẫn phần mềm |
| Xử lý hình ảnh, máy chủ web nhiều máy khách | Xeon E3-1505L v5 | 16 GB | SSD 480 GB | Nhiệt và tổng tổn hao trong tủ tăng theo cấu hình mạnh |
| Máy cần cắm card thu thập hoặc card mạng riêng | Theo tải ở trên | Theo tải ở trên | Theo tải ở trên | Chỉ có 1 khe PCIe x4 tùy chọn; công suất thẻ cho phép theo tài liệu hãng |
Nếu cấu hình cần vượt quá dòng cuối bảng — nhiều hơn một khe cắm, hoặc CPU thế hệ mới hơn — thì hướng đúng là chuyển sang IPC677E với hai khe PCI hoặc PCIe và bộ nhớ tới 64 GB, chứ không cố ép IPC477E.
Ổ lưu trữ cho trạm ghi dữ liệu liên tục
Ổ lưu trữ là thành phần cần tính kỹ nhất trên trạm ghi dữ liệu liên tục. Vài nguyên tắc thực dụng:
- Ghi liên tục làm mòn ô nhớ. Một trạm ghi vài chục biến mỗi giây suốt ba ca sẽ tiêu thụ hạn mức ghi của ổ nhanh hơn nhiều so với dự tính ban đầu.
- Giữ vòng đệm ngắn tại máy, đẩy dữ liệu lên máy chủ. Máy trạm chỉ cần đủ dữ liệu cho vài ngày mất mạng; kho dữ liệu dài hạn nên nằm ở máy chủ, không nằm sau cánh tủ.
- Không để ổ chạm ngưỡng đầy. Ổ gần đầy vừa chậm vừa mòn nhanh; đặt cảnh báo dung lượng ngay trên trang giám sát.
- Tách ổ hệ thống và ổ dữ liệu khi có thể. Máy có tùy chọn ổ flash thay thế được bên cạnh SSD, dùng đúng chỗ sẽ giúp khôi phục nhanh khi hỏng.
- Ghi lại phiên bản ảnh hệ thống. Máy dùng hệ điều hành cài sẵn theo bản đặt hàng; có ảnh sao lưu thì thay ổ chỉ mất một buổi thay vì dựng lại toàn bộ.
Theo dõi tài nguyên bằng DiagBase và DiagMonitor
Máy có sẵn DiagBase, giám sát việc thực thi chương trình (watchdog), nhiệt độ bên trong vỏ và trạng thái chẩn đoán của thẻ nhớ. Tùy chọn SIMATIC IPC DiagMonitor mở rộng phần này, chuyển thông báo qua Ethernet, e-mail hoặc OPC sang phần mềm SIMATIC.
Dùng đúng, đây là công cụ để trả lời câu hỏi nâng cấp bằng số liệu thay vì cảm tính: máy chậm vì thiếu nhân CPU, vì thiếu bộ nhớ, hay vì ổ sắp hỏng và đang đọc lại nhiều lần. Ba nguyên nhân đó dẫn tới ba quyết định mua rất khác nhau. Bật giám sát ngay từ khi nghiệm thu, ghi lại đường nền lúc máy còn mới, rồi mới có cái để so về sau.
Đặt cấu hình và mua SIMATIC IPC477E
Cấu hình cụ thể và chính sách bảo hành hiện hành ở trang SIMATIC IPC477E; các dòng liền màn khác nằm ở danh mục SIMATIC Panel IPC. Bức tranh chung về các họ máy của hãng có trong bài chi tiết về các loại máy tính công nghiệp Siemens SIMATIC, còn phần chạy điều khiển trên máy tính nằm ở chuyên mục bộ điều khiển phần mềm SIMATIC.
Khi hỏi cấu hình, ba con số giúp chốt nhanh: số biến đọc từ PLC và chu kỳ đọc, có chạy điều khiển mềm trên cùng máy hay không, và lượng dữ liệu ghi mỗi ngày. Để đối chiếu với hướng khác trước khi quyết, dùng công cụ chọn máy theo điều kiện lắp đặt; phần nền chung ở chuyên trang máy tính công nghiệp Siemens.
Câu hỏi thường gặp
IPC477E có những lựa chọn bộ xử lý nào?
Theo trang sản phẩm: Intel Celeron G3902E, Core i3-6102E, Core i5-6442EQ và Xeon E3-1505L v5. Bộ nhớ chính 4 GB, tùy chọn 4, 8 hoặc 16 GB DDR4 SDRAM. Cấu hình nằm trong mã đặt hàng nên cần chốt theo tải trước khi mua.
Ghi lưu trữ dữ liệu liên tục có làm hỏng SSD của máy không?
Ghi liên tục làm mòn ô nhớ theo thời gian, và trạm vận hành chạy ba ca thì tốc độ mòn không nhỏ. Cách xử lý thông dụng là gom rồi đẩy dữ liệu lên máy chủ, giữ trên máy một vòng đệm đủ cho vài ngày mất mạng, kèm cảnh báo dung lượng trên trang giám sát.
Nâng bộ nhớ hay nâng CPU trước khi máy chạy chậm?
Đo trước rồi mới quyết, bằng DiagBase hoặc DiagMonitor. Trạm trực quan hóa thường thiếu bộ nhớ và tốc độ ổ hơn là thiếu nhân CPU; điều khiển mềm và xử lý hình ảnh mới thật sự cần CPU mạnh. Vì cấu hình nằm trong mã máy nên phép đo này phải làm trước khi đặt, không phải sau.
