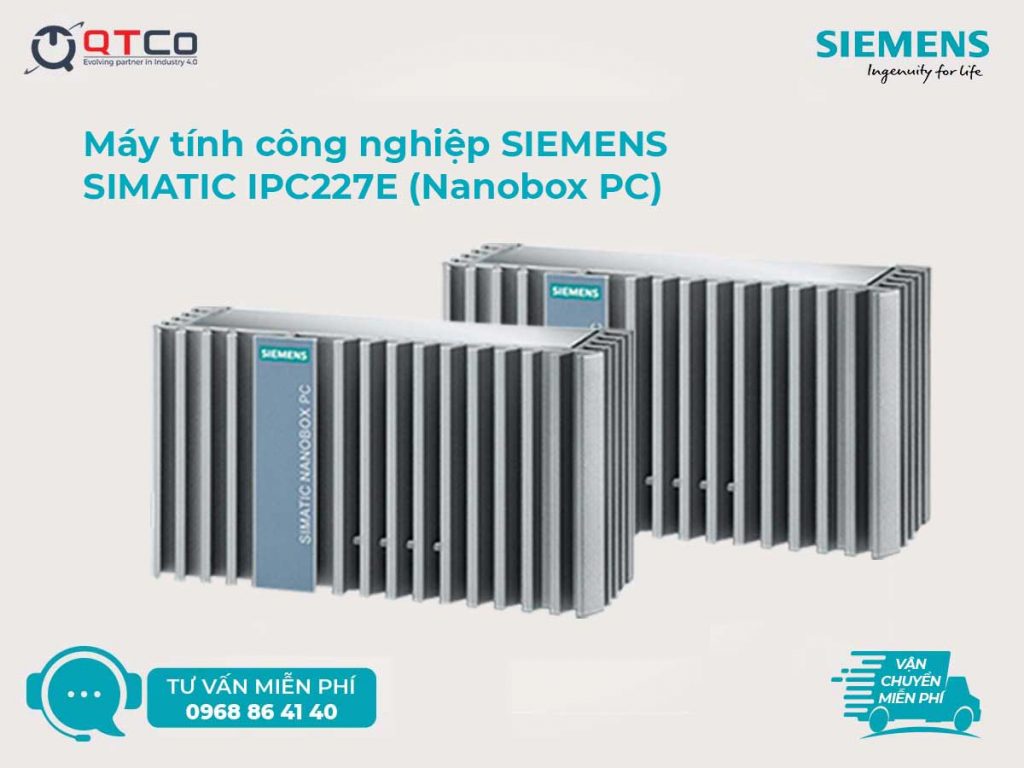

Máy tính công nghiệp SIMATIC IPC227E, Siemens gọi là Nanobox PC, là máy hộp nhúng không quạt với vỏ kim loại kín, chạy liên tục ở nhiệt độ môi trường đến 60 °C. So với mã nhỏ hơn cùng họ, điểm khác biệt nằm ở ba chỗ: một khe PCIe tùy chọn, tùy chọn hai cổng nối tiếp, và bộ nhớ NVRAM giữ được dữ liệu khi mất điện.
Bài này gồm bảng thông số đầy đủ, cách quyết định có cần khe mở rộng hay không, và bảng đối chiếu phần mềm Siemens chạy được trên từng mã hộp.
SIMATIC IPC227E dùng vào việc gì
IPC227E được đặt ở cấp máy, nơi cần vừa điều khiển vừa hiển thị vừa nói chuyện với hệ thống trên. Tài liệu sản phẩm nêu các nhóm việc: điều khiển và giao tiếp trong cơ khí, hệ thống giao thông hoặc truyền tải điện; thu thập, xử lý và trực quan hóa dữ liệu; các ứng dụng cấp máy viết bằng C hoặc C++; đóng tàu, tự động hóa tòa nhà, kho bãi và hậu cần.
Nhóm việc thứ năm là Industrial Edge: một số phiên bản xuất xưởng đã cài sẵn Industrial Edge Runtime, cho phép cài và mở rộng phần mềm bằng công nghệ container, quản lý tập trung thiết bị và phần mềm tại chỗ hoặc trên đám mây. Đây là điểm IPC227E vượt hẳn SIMATIC IPC127E, vốn chỉ đảm nhiệm phần gom và chuyển dữ liệu.
Thông số kỹ thuật SIMATIC IPC227E
Bảng dưới theo tài liệu sản phẩm IPC227E của Siemens, gồm cả bản dải nhiệt mở rộng.
| Hạng mục | Thông số |
|---|---|
| Kiểu máy | Nanobox PC nhúng, không quạt, vỏ kim loại kín chống bụi |
| Bộ xử lý | Intel Celeron N2807 1,58 GHz (2 lõi) hoặc Intel Celeron N2930 1,83 GHz (4 lõi) |
| Bộ xử lý bản dải nhiệt mở rộng | Intel Celeron E3845 ET, 4 lõi 4 luồng |
| TPM | Tùy chọn TPM V2.0, hoặc không có |
| Bộ nhớ chính | 2 GB, 4 GB hoặc 8 GB RAM; bản dải nhiệt mở rộng 4 GB RAM ET |
| Bộ nhớ giữ dữ liệu | NVRAM 512 KB, trong đó 128 KB ghi được trong thời gian đệm |
| Ổ lưu trữ | CFast thay được 4 / 8 / 16 / 128 GB; SSD 256 GB Eco, 240 GB, 480 GB (2,5"); đĩa cứng 320 GB 2,5"; bản mở rộng nhiệt 60 GB SSD ET |
| Nguồn cấp | 24 V DC (19,2 – 28,8 V), có cách ly điện |
| Đồ họa | DisplayPort, độ phân giải đến 2560 x 1600 pixel |
| Ethernet | 2 x RJ45 10/100/1000 Mbps, truy cập từ một mặt máy |
| USB | 1 x USB 3.0 và 3 x USB 2.0 |
| Cổng nối tiếp | Không có, hoặc 2 cổng COM RS232 / RS485 / RS422 chuyển được trong BIOS |
| Khe mở rộng | 1 x PCIe, dạng tùy chọn |
| Fieldbus | PROFINET thời gian thực qua giao diện Ethernet chuẩn |
| Nhiệt độ hoạt động | Liên tục đến 60 °C; bản dải nhiệt mở rộng −20 °C đến 60 °C |
| Độ ẩm | Hoạt động 5 % đến 85 % ở 30 °C không ngưng tụ; bảo quản và vận chuyển 5 % đến 95 % ở 25/55 °C (IEC 60068-2-78, IEC 60068-2-30) |
| Chống rung khi vận hành | DIN IEC 60068-2-6; 10 – 58 Hz: 0,075 mm; 58 – 200 Hz: 9,8 m/s² (1 g) |
| Chống sốc khi vận hành | IEC 60068-2-27; 150 m/s², 11 mili giây |
| Bảo trì | Không quạt, không bộ phận quay, chạy được mà không cần pin |
| Vòng đời hỗ trợ | Đến 11 năm, theo tài liệu hãng |
Có cần khe PCIe và cổng COM hay không
Đây là câu hỏi mua hàng riêng của mã này, vì cả hai đều là tùy chọn phải đặt ngay từ đầu. Máy không có chỗ lắp thêm khe PCIe sau khi đã về, và hai cổng COM cũng nằm trong cấu hình phần cứng chứ không phải phần mềm bật lên được.
Khe PCIe cần khi trong bài toán có card thu ảnh, card fieldbus chuyên dụng, card vào ra số hoặc card mã hóa mà hãng thứ ba cung cấp dưới dạng PCIe. Nếu mọi thiết bị đều nối được qua Ethernet hoặc USB, khe này chỉ làm tăng giá và chiếm chỗ.
Hai cổng COM cần khi còn thiết bị nối tiếp trong dây chuyền: cân điện tử, đầu đọc cũ, biến tần RS-485, bộ hiển thị RS-232. Điểm tiện là cả ba chuẩn RS232, RS485 và RS422 chuyển qua lại được trong BIOS, nên một cấu hình phần cứng phục vụ được nhiều loại thiết bị. Nếu số thiết bị nối tiếp nhiều hơn hai, SIMATIC IPC327E với 6 cổng COM là mã hợp hơn.
Cách quyết định nhanh: lập danh sách mọi thiết bị phải nối, ghi rõ chuẩn giao tiếp của từng cái, rồi đối chiếu với hai đoạn trên. Danh sách đó cũng là thứ cần gửi kèm khi hỏi hàng, vì nó chốt luôn cấu hình đặt hàng.
Phần mềm Siemens chạy được trên từng mã hộp
Bảng dưới đối chiếu bốn mã hộp theo nền tảng phần mềm mà tài liệu sản phẩm nêu ra. Đây là trục hay bị bỏ qua khi so máy, dù nó quyết định máy có dùng lại được giấy phép phần mềm sẵn có hay không.
| Mã máy | Nền tảng phần mềm theo tài liệu | Tích hợp tự động hóa | Hợp với |
|---|---|---|---|
| IPC127E | Windows 10 Enterprise LTSB 2016 / LTSC 2019 cài sẵn; chẩn đoán DiagBase | Tích hợp giải pháp Cloud và Edge, trực quan hóa đơn giản | Gom và chuyển dữ liệu, cổng IoT |
| IPC227E | Bộ điều khiển phần mềm SIMATIC, WinCC RT Advanced, WinCC Unified PC RT; một số phiên bản cài sẵn Industrial Edge Runtime | TIA Portal và PROFINET trên bo mạch | Điều khiển và trực quan hóa cấp máy, ứng dụng Edge |
| IPC327E | Gói đi kèm phần mềm SIMATIC HMI | Nền tảng cho ứng dụng PC và HMI tối ưu chi phí | Trạm HMI, thu thập dữ liệu, xử lý ảnh đơn giản |
| IPC427E | Phần mềm SIMATIC đã kiểm tra hệ thống; bộ điều khiển phần mềm và WinCC RT Advanced; NVRAM 512 KB ghi được từ bộ điều khiển phần mềm | PROFINET tích hợp | Điều khiển phức tạp, xử lý dữ liệu cấp sản xuất |
Đọc bảng theo chiều ngược lại cũng có ích: nếu nhà máy đã chuẩn hóa trên WinCC RT Advanced, IPC227E và IPC427E là hai mã nằm trong tầm, khác nhau ở sức tính và số khe mở rộng. Nếu bài toán chỉ là màn hình vận hành, SIMATIC IPC377E dạng panel có thể gọn hơn một máy hộp cộng màn hình rời.
Mua SIMATIC IPC227E ở đâu
Trang sản phẩm của mã này nằm tại máy tính công nghiệp SIMATIC IPC227E, kèm mô tả cấu hình và chính sách bán hàng. Cả họ máy hộp Siemens nằm trong danh mục SIMATIC Box IPC.
Ba thông tin nên gửi kèm khi hỏi hàng: danh sách thiết bị cần nối kèm chuẩn giao tiếp, phần mềm Siemens dự kiến chạy trên máy, và nhiệt độ đo được ở vị trí lắp. Ba thông tin này chốt được cấu hình COM, khe PCIe và việc có cần bản dải nhiệt mở rộng hay không. Phần chọn ổ lưu trữ cho máy chạy liên tục nằm ở bài Simatic IPC227E chạy liên tục.
Khi còn phân vân giữa các cỡ máy, công cụ chọn máy tính công nghiệp theo yêu cầu lọc theo tải, cổng và điều kiện môi trường. Nền chung về dòng máy này có ở chuyên trang máy tính công nghiệp Siemens.
Câu hỏi thường gặp
SIMATIC IPC227E có khe cắm mở rộng không?
Có một khe PCIe dạng tùy chọn, phải đặt ngay từ khi mua vì không lắp thêm được sau. Ngoài ra máy có tùy chọn 2 cổng COM chuyển được giữa RS232, RS485 và RS422 trong BIOS.
IPC227E chạy được bộ điều khiển phần mềm SIMATIC không?
Theo tài liệu sản phẩm, IPC227E là nền tảng dùng cho bộ điều khiển phần mềm SIMATIC hoặc WinCC RT Advanced và WinCC Unified PC RT, tích hợp vào hệ thống tự động hóa qua TIA Portal và PROFINET trên bo mạch.
IPC227E khác IPC127E ở chỗ nào?
IPC227E có khe PCIe tùy chọn, tùy chọn 2 cổng COM, RAM đến 8 GB, NVRAM giữ dữ liệu khi mất điện và chạy liên tục đến 60 °C. IPC127E nhỏ hơn, không có khe mở rộng và không có cổng COM.
